RP22は、KWC Motor（鑫恵展機電）が製造する22 mmの遊星ギアモーター・ギアボックスです。英語サイトの詳細情報をもとに、設計・購買担当者が確認しやすいよう、用途、仕様、カスタマイズ対応、問い合わせ前の確認点を日文ページ用に整理しています。
RP22はKWC Motor（鑫恵展機電）が製造する22mmクラスの遊星ギアモーター・ギアボックスです。電子ロック、精密機器、医療用ポンプ、ロボット機構、光学調整装置、小型アクチュエータ向けに、試作から量産、OEM/ODMカスタマイズまで対応します。電圧、回転数、トルク、軸仕様、ギア比、制御基板などの仕様相談が可能です。
RP22は、電動カーテンなど、安定した駆動、量産品質、サイズ制約への対応が求められる機器に適しています。試作段階では負荷条件と搭載スペースを確認し、量産段階では寿命、ノイズ、電流、納期を含めて仕様を固めます。
負荷トルク、使用電圧、連続運転時間、取付寸法、軸形状、騒音目標、制御方式を整理すると、適切なモーター選定と試作評価が進めやすくなります。
サンプル評価後は、月間数量、検査基準、梱包仕様、リードタイム、変更管理、必要な認証や環境規制を確認し、安定供給につなげます。

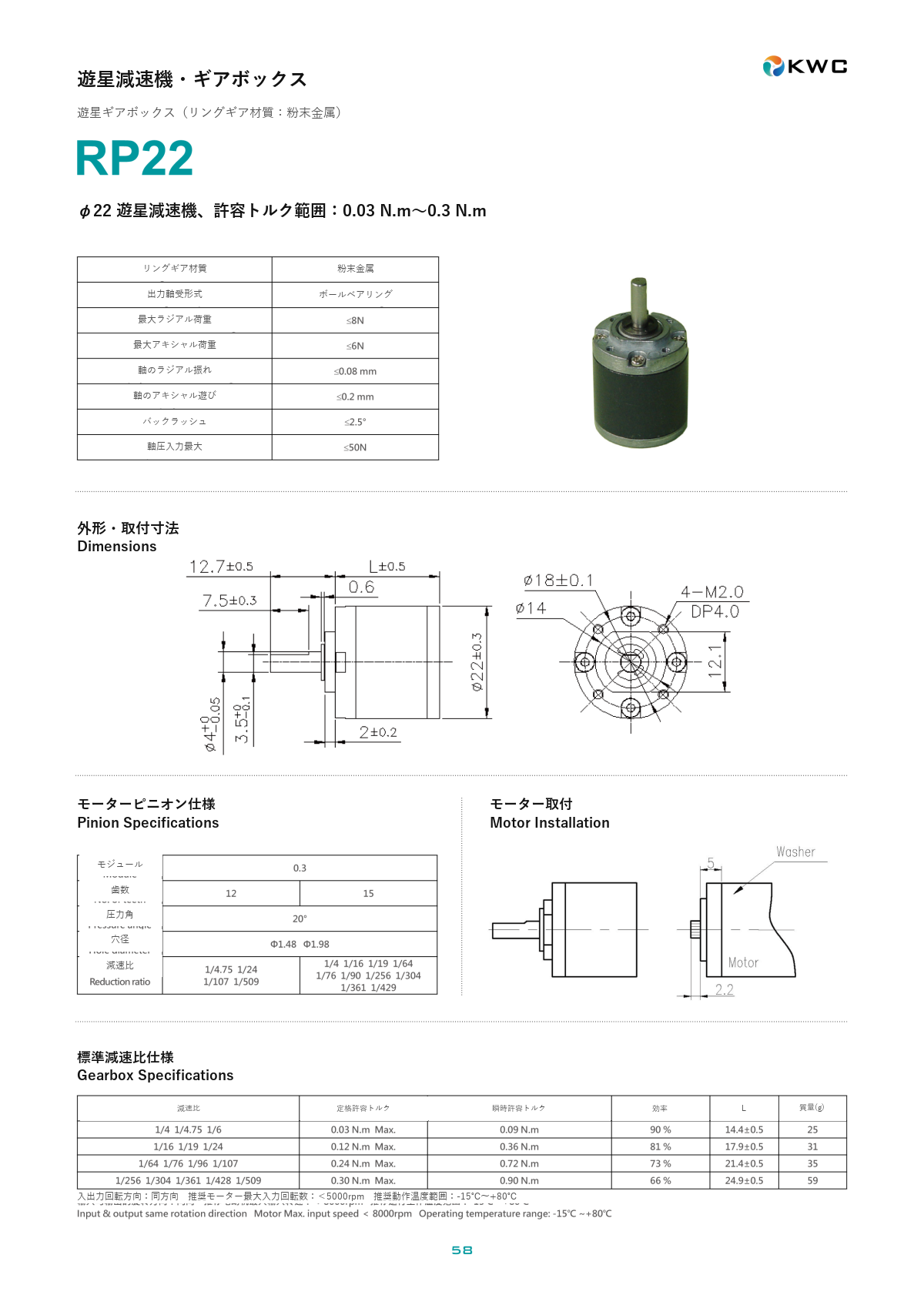

データは英語サイトの製品詳細および KWC 仕様書情報をもとに整理しています。実際の値は電圧、負荷、温度、カスタム仕様により変わるため、量産前に最新図面と評価条件をご確認ください。
| ギア比 | Stages | Length L (mm) | Rated Torque | Max Momentary Torque | Efficiency |
|---|---|---|---|---|---|
| 1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90% |
| 1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81% |
| 1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73% |
| 1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66% |
自社生産体制により、試作相談から量産まで一貫して対応します。商社経由では伝わりにくい細かな仕様条件も、技術チームと確認できます。
モーター単体だけでなく、ギア、エンコーダ、制御基板、端子、リード線、取付条件まで、完成品側の要求に合わせて調整できます。
サンプル評価、量産検査、梱包、納期管理まで、継続調達を前提にした品質確認を行います。必要に応じて図面や仕様書の提出にも対応します。
| 比較項目 | KWC RP22 | 選定時の注意点 |
|---|---|---|
| トルク変換 | 減速機構により低速・高トルク駆動を設計しやすい | 直結モーターでは負荷保持に余裕が出にくい場合があります |
| 速度設計 | ギア比を用途に合わせて選定し、回転数を調整可能 | 速度だけで選ぶと負荷時の実トルクが不足する場合があります |
| 組込み性 | 軸、フランジ、リード線、エンコーダなどの相談が可能 | 標準品の寸法だけでは筐体条件に合わない場合があります |
