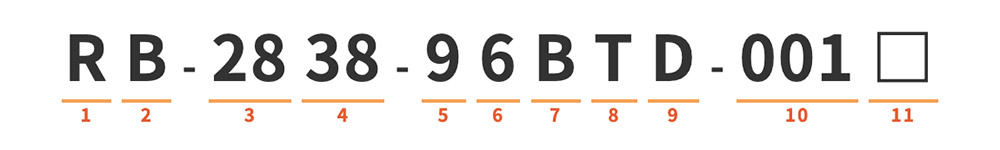

コーディング説明

1. 外殻形状：
R: 円筒形；F: 扁平型；S: 角形
2. モーター種類：
B: ECブラシレス；T: ステッピング；V: 誘導
3. モーター外径：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
4. モーター長さ：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
5. ステータースロット数：
O: コアレス；1～Z: スロット数に対応、2:2スロット；3:3スロット；5:5スロット；6:6スロット；7:7スロット；9:9スロット；A:10スロット；C:12スロット；F:15スロット；I:18スロット
6. ローター極数：
1～Z: 極数に対応、2:2極；4:4極；6:6極；8:8極；A:10極；C:12極；E:14極
7. 磁石種類：
C: ラバーマグネット；R: 等方性リング磁石；T: 等方性セグメント磁石；B: ボンド希土類磁石；N: 焼結希土類磁石；S-P: 乾式プレス異方性；D: 湿式プレス異方性；V: 6N湿式プレス異方性；W: 9N湿式プレス異方性
8. 後蓋形式：
S: 樹脂後蓋；T: 鉄製後蓋
9. 出力軸形式：
K: ローレット；D: Dカット軸；S: セレーション軸；J: 二段軸；T: ねじ軸；P: プーリー；G: ギヤ；W: ウォーム；E: 偏心カム；N: ストレート軸
10. シリアル番号：
3桁の通し番号
11. 顧客専用番号

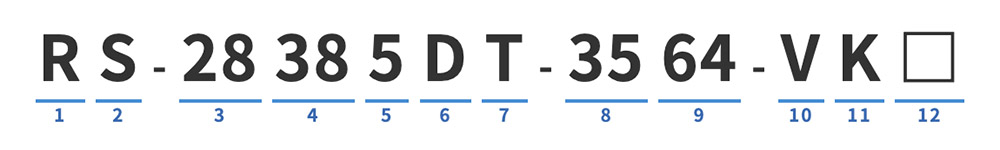

コーディング説明

1. 外殻形状：
R: 円筒形；F: 扁平型；S: 角形
2. ブラシ形式：
E: 金属ブラシ；F: 貴金属ブラシ；K: カーボンブラシ；S: 折返しカーボンブラシ；C: カーボン筒式；U: 超音波モーター
3. モーター外径：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
4. モーター長さ：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
5. ロータースロット数：
0: コアレス；1～Z: スロット数に対応、3:3スロット、5:5スロット、9:9スロット、A:10スロット、C:12スロット、F:24スロット
6. 磁石種類：
C: ラバーマグネット；R: 等方性リング磁石；T: 等方性セグメント磁石；B: ボンド希土類磁石；N: 焼結希土類磁石；S-P: 乾式プレス異方性；D: 湿式プレス異方性；V: 6N湿式プレス異方性；W: 9N湿式プレス異方性
7. 後蓋形式：
S: 樹脂後蓋；T: 鉄製後蓋；C: 側面引き出し式；N: 内挿式（平面）；L: 内挿式（円面）；H: 内蔵インダクタ
8. 巻線線径：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
9. 巻線ターン数：
2～4桁で単極巻線のターン数を表します。
10. ノイズ対策：
V: バリスタ追加；C: 3部品対策；E: 4または5部品対策；M: その他特殊対策。
* 3部品対策は、バリスタとYコンデンサ2個の組み合わせです。* 4または5部品対策は、バリスタ、Yコンデンサ2個、インダクタの組み合わせです。5番目はXコンデンサです。
11. 出力軸形式：
K: ローレット；D: Dカット軸；S: セレーション軸；J: 二段軸；T: ねじ軸；P: プーリー；G: ギヤ；W: ウォーム；E: 偏心カム；C: ブッシュ・接続部品；N: ストレート軸
12. 顧客専用番号

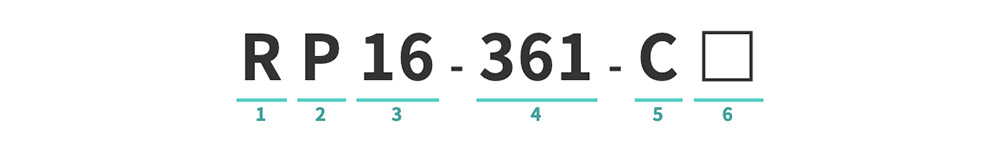

コーディング説明

1. 外殻形状：
R: 円筒形；S: 角形
2. ギヤボックス形式：
C: センター出力軸；0: 偏心出力軸；P: 遊星ギヤ；w: ウォームギヤ；B: 混合型
3. ギヤボックス外径：
1桁目は十の位を表します。9を超える場合は英字で表記し、十進法の対応を維持します。2桁目は一の位を表します。
4. ギヤ比：
実際の減速比で表記し、4桁にそろえるための0補完は不要です。
出力軸形式：K: ローレット；D: Dカット軸；S: セレーション軸；J: 二段軸；T: ねじ軸；P: プーリー；G: ギヤ
5. ギヤ：
W: ウォーム；E: 偏心カム；C: ブッシュ・接続部品；N: ストレート軸
6. 顧客専用番号
