カスタムDCモーターの調達では、電気仕様、機械構造、量産条件を同時に確認する必要があります。KWC Motorは DC Motor、BLDC Motor、ブラシ付きDCモーター、ブラシレスDCモーター、ギヤードモーターを基盤に、DCモーター選定、代替モーター評価、サンプル試作、モーター調達を支援します。このFAQは、開発者と購買担当者が事前に整理すべき技術情報をまとめたものです。

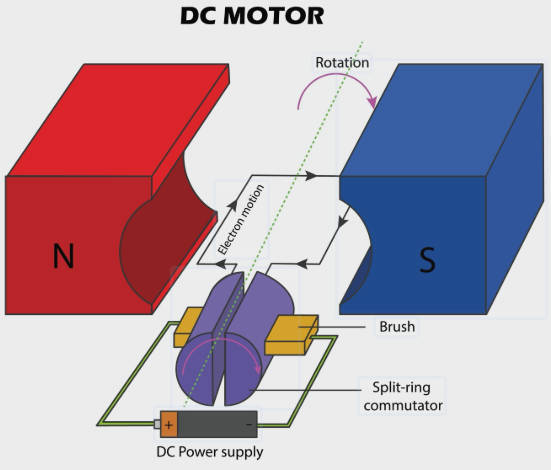

Q1：KWCではDCモーターのどのパラメータをカスタムできますか？
KWCでは、用途に合わせて電気性能、機械寸法、伝達構造、接続仕様を調整できます。対応範囲はモーター外径、磁気回路、巻線、温度上昇、寿命目標、量産工程によって変わります。
- 電気パラメータ：動作電圧、無負荷回転数、定格回転数、定格トルク、出力、電流範囲。
- 機械パラメータ：シャフト長、シャフト径、Dカット、ねじ、ダブルDシャフト、取付穴、ケース寸法。
- 接続と部品：リード線長、端子、コネクタ、ノイズ対策部品、ホールセンサー、エンコーダー、ギアボックス、ドライバー。
- 使用条件：騒音、温度上昇、グリース、軸受、デューティサイクル、使用環境。
Q2：DCモーターを選定またはカスタムする際、どの情報が必要ですか？
選定前に、用途、取付スペース、動作電圧、目標回転数、負荷トルクを提供いただくと判断しやすくなります。情報が多いほど、標準モーター、巻線変更、ギヤードモーター、構造再検討のどれが適切かを判断できます。
- 用途と動作方式：ポンプ、バルブ、ファン、工具、ロック、伝達機構など。
- 電源条件：電圧範囲、使用可能電流、制御方式、バッテリーまたは電源仕様。
- 回転数とトルク：無負荷、定格負荷、起動、加速、デューティサイクル。
- 寸法制限：外径、長さ、シャフト突出量、取付穴、ギアボックス長、リード線方向。
- 環境条件：騒音、温度、湿度、粉じん、連続運転時間、予定数量。
Q3：既存モーターのサンプルや型番だけで代替モーターを探せますか？
可能です。既存モーターのサンプル、写真、型番しかない場合でも、KWCは外形寸法、電気特性、取付方法、性能要求を比較し、代替モーターの候補を評価できます。
- モーター本体、銘板、端子、シャフト先端、取付面、ギアボックスの写真をご提供ください。
- 実物サンプルがあれば、寸法測定、無負荷試験、負荷試験、電流範囲の確認が可能です。
- 代替モーターは、実機で騒音、温度上昇、回転数、トルク、寿命目標を確認する必要があります。
- 元の型番が廃番の場合でも、近いプラットフォームを巻線、シャフト、端子、ギア比で調整できることがあります。
Q4：ブラシ付きDCモーターとブラシレスDCモーター（BLDC）はどう選べばよいですか？
ブラシ付きDCモーターは、制御が簡単でコストを重視し、運転時間が短い、または負荷が安定した用途に適しています。ブラシレスDCモーター（BLDC Motor）は、高効率、低メンテナンス、速度制御、長時間運転が必要な場合に適しています。
- 簡単な電源入力、早い導入、低い制御複雑度を重視する場合は、ブラシ付きDCモーター製品カテゴリを確認してください。
- 効率、速度制御、ブラシ粉の低減、メンテナンス周期を重視する場合は、ブラシレスDCモーター（BLDC）製品カテゴリを確認してください。
- 構造とコストの比較は、ブラシ付きモーター vs ブラシレスモーター：36mm仕様での技術比較をご参照ください。
Q5：回転数とトルクから適切なDCモーターを選ぶには？
実際の負荷で必要な出力回転数と連続トルクを基準にし、起動、加速、短時間過負荷、温度上昇を確認します。無負荷回転数だけで DC Motor を選ぶと、実際の負荷能力を判断できません。
- 負荷トルクを計算または測定し、適切な余裕を加えます。
- 目標回転数が定格負荷で達成できるかを確認し、無負荷回転数だけを基準にしないようにします。
- 低速高トルクが必要な場合は、減速比、ギアボックス効率、出力シャフト強度を確認します。
- 高トルク用途の計算方法は、高トルクDCモーター選定ガイドをご参照ください。
Q6：無負荷回転数、定格回転数、実負荷回転数の違いは何ですか？
無負荷回転数は外部負荷がない状態で測定した回転数で、定格回転数は指定電圧と負荷で安定して動作する回転数です。実負荷回転数は、負荷、電源、モーター温度、制御方式、機構摩擦によって変化します。
- 無負荷回転数はモーターの基本状態確認に使えますが、実際の出力能力を直接示すものではありません。
- 定格回転数は仕様書や性能曲線に記載され、選定時の重要な基準になります。
- 実負荷回転数は、特にポンプ、ファン、ギア伝達、間欠負荷では実機または同等治具で確認します。
Q7：定格トルク、起動トルク、ストールトルクの違いは何ですか？
定格トルクは規定条件で連続使用できるトルクで、起動トルクは停止状態から負荷を動かすために必要なトルクです。ストールトルクはローターがロックされた極限状態のデータであり、長時間使用条件として扱うことはできません。
- 定格トルクは連続運転能力と温度上昇を判断する基準です。
- 起動トルクは、負荷を始動できるか、機構摩擦を克服できるかを確認します。
- ストールトルクは保護設計、ドライバーの電流制限、異常状態評価に使い、試験時間を管理する必要があります。
Q8：DCモーターの起動電流が通常運転電流より大きいのはなぜですか？
DCモーターの起動時は回転数がゼロで、逆起電力がまだ発生していないため、起動電流は通常運転電流より大きくなります。負荷慣性、摩擦、ギア抵抗が大きいほど、起動電流の確認が重要です。
- 電源とドライバーには、電圧低下や誤保護を避けるための起動電流余裕が必要です。
- バッテリー駆動製品では、低電圧状態での起動能力も評価します。
- 保護回路には、ソフトスタート、電流制限、過温保護、ストール保護などがあります。
Q9：モーターの発熱が大きい、またはトルク不足になる主な原因は何ですか？
主な原因は、実負荷が想定より高い、電圧や制御方式が合っていない、減速比が不適切、放熱不足、デューティサイクルが重すぎることです。電流、回転数、負荷トルク、周囲温度を合わせて確認します。
- 動作電流が定格範囲を継続的に超える場合、負荷が重いかモーターサイズが不足している可能性があります。
- 回転数が大きく低下する場合は、巻線、電源容量、減速比の調整が必要なことがあります。
- 機構摩擦、同心度不良、組立予圧過大も発熱やトルク不足の原因になります。
- 評価には負荷試験データを使い、手感や短時間の無負荷運転だけで判断しないことが重要です。
Q10：同じモーターサイズで電圧、回転数、トルクを変更できますか？
多くの場合、同じ外径プラットフォームで巻線、磁石、ギア比、ドライバー方式を調整し、電圧、回転数、トルクを変更できます。ただし、温度上昇、効率、スペース、材料、量産安定性が制約になります。
- トルクを上げると電流と温度上昇が増えることが多く、線径、磁気回路、放熱経路を確認します。
- 低回転で高い出力トルクが必要な場合は、遊星ギヤードモーターとギアボックスを検討します。
- 定格電圧を変更する場合は、無負荷回転数、負荷点、起動電流、ドライバー保護条件を再確認します。
Q11：KWCは低騒音または長寿命向けのモーターソリューションを提供できますか？
KWCはプロジェクト目標に応じて、低騒音または耐久性重視のモーター案を評価できます。ただし最終結果は、お客様の負荷、機構、使用環境で検証する必要があります。寿命は単一部品だけで判断できません。
- 低騒音化では、ギア精度、歯形、グリース、軸受、動バランス、組立同心度、制御周波数を検討します。
- 耐久性では、BLDC化、ブラシ材、軸受グレード、温度上昇管理、防じん・防湿設計を検討します。
- 騒音や寿命が重要な案件では、サンプル段階で試験方法と判定基準を定義することを推奨します。
Q12：ギヤードモーターにはどのようなギアボックスを選べますか？
ギヤードモーターは、トルク、スペース、騒音、バックラッシュ、効率、コストに応じて、遊星ギアボックス、平歯車ギアボックス、その他の伝達構造を選定します。ギア比だけでなく、出力シャフト負荷と寿命目標も確認します。
- 遊星ギアボックスは、高トルク密度、コンパクト設計、安定した伝達が必要な用途に適しています。
- 平歯車ギアボックスは構造が分かりやすく、軽負荷、コスト重視、固定レイアウトの案件に適しています。
- ギア材料、段数、グリース、バックラッシュ、出力シャフト強度は実際の性能に影響します。
Q13：モーターにエンコーダー、ホールセンサー、ドライバーを組み合わせられますか？
可能です。制御要求に応じて、ホールセンサー、エンコーダー、ドライバー、リード線端子、コネクタを組み合わせられます。設計前に信号電圧、分解能、取付スペース、線順、コントローラーインターフェースを確認します。
- BLDC Motorでは、ホールセンサーを使って転流と速度制御を行うことが一般的です。
- 速度または位置フィードバックが必要な場合は、磁気式エンコーダー、光学式エンコーダー、指定フィードバック部品を評価できます。
- ドライバー設計では、電流制限、保護ロジック、PWM周波数、EMI、放熱条件を同時に確認します。
Q14：サンプルの最小数量はどのくらいですか？小ロット試作は可能ですか？
サンプルは通常、少量から評価できますが、具体的な数量は標準在庫、カスタム内容、材料手配、試験要求によって決まります。KWCはプロジェクト段階に応じて小ロット試作も相談可能です。
- 標準品または近いプラットフォームのサンプルは、一般的に約 1-5 台から初期評価できます。
- カスタムシャフト、端子、巻線、ギアボックスが必要な場合は、材料や治具の影響を受けます。
- 小ロット試作は、BOM、治具、試験項目、梱包方法により確認し、一般的には数十台から数百台規模になることがあります。
Q15：サンプルと量産注文のリードタイムはどのくらいですか？
リードタイムは、標準品、カスタム内容、材料、治具、試験要求によって変わります。標準サンプルは比較的短く、新規カスタム案件や量産注文では工程確認と材料準備の時間が必要です。
- 標準品または小変更サンプル：一般的に約 7-20 営業日、在庫と試験内容により確認します。
- 新規巻線、構造部品、ギアボックスのカスタムサンプル：一般的に約 20-45 営業日、開発内容により確認します。
- 量産注文：よくある範囲は約 30-60 日で、数量、材料納期、検査項目、生産計画により確認します。
Q16：モーター仕様書、性能曲線、3D図面を提供できますか？
要件確認後、モーター仕様書、性能曲線、外形図、3D図面を提供できます。標準品で既存資料がある場合は比較的早く提供でき、カスタム品は技術評価とサンプルデータ確認後になります。
- 仕様書には通常、電圧、回転数、電流、トルク、出力、回転方向、外形寸法、配線方法が含まれます。
- 性能曲線は、回転数、トルク、電流、効率、出力の関係を比較するために使います。
- 構造設計段階では、2D図面または STP/STEP 形式の3Dモデルを提供でき、最終版は双方で確認した図面に従います。
Q17：サンプル承認後、量産前にどのような試験ができますか？
サンプル承認後、プロジェクトリスクに応じて、電気、機械、温度上昇、騒音、耐久、環境関連の試験を計画できます。試験項目は実際の使用条件に対応させ、単一の無負荷確認だけにしないことが重要です。
- 電気試験：無負荷、負荷、電流、回転数、起動、ストール保護、絶縁耐圧。
- 機械試験：軸方向/径方向すき間、取付寸法、端子引張、振動、騒音。
- 信頼性試験：温度上昇、エージング、連続または間欠運転、低温/高温条件、梱包輸送。
- 量産前に、受入、工程、出荷検査項目と抜取基準を設定できます。
Q18：KWCはモーター商社ですか、それとも製造工場ですか？量産品質はどう管理しますか？

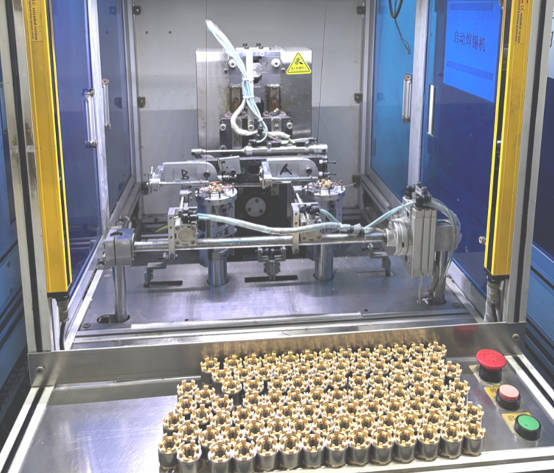

KWC Motorはモーター製造工場で、DCモーター、BLDCモーター、ギヤードモーターの設計、試作、量産を支援します。量産品質は、承認図面、仕様書、BOM、工程条件、検査基準に基づいて管理します。
- 量産前に、重要パラメータ、図面版数、材料仕様、試験方法、梱包要求を確認します。
- 生産中は、受入部品、巻線、組立、はんだ付け、ギアボックス組立、機能試験、外観検査を管理します。
- 出荷前に、回転数、電流、騒音、回転方向、寸法、ロット記録を案件要求に従って確認します。
- 特別なトレーサビリティ、認証、監査要求がある場合は、プロジェクト初期に提示し、実施方法を確認してください。
どのモーターを選ぶべきかまだ決まっていませんか？
新製品を開発している場合、または既存モーターの代替を探している場合は、用途、動作電圧、目標回転数、負荷トルク、モーターサイズ、予定数量を整理してください。KWC Motorはその情報をもとに、標準プラットフォーム、パラメータ変更、カスタム開発のどれが適切かを初期判断します。
既存モーターの型番、写真、図面、サンプルだけの場合でも評価できます。技術担当者が寸法、シャフト、端子、回転数、電流、トルク、取付条件を比較し、実現可能な選択肢を絞り込みます。
