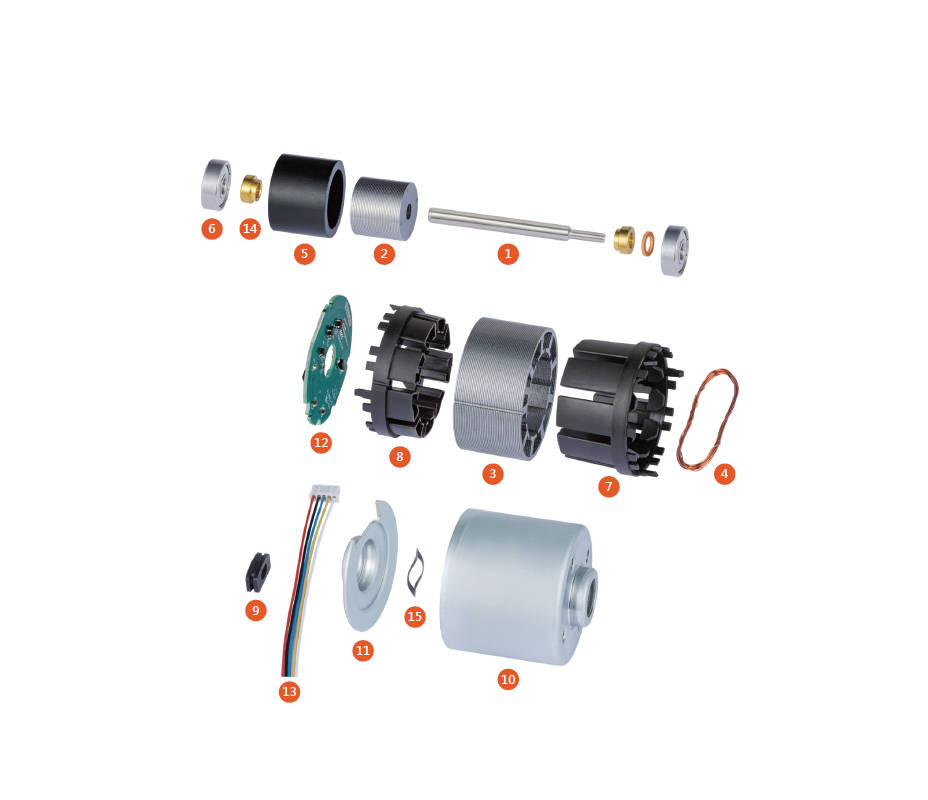

- ブラシレスDCモーター分解図

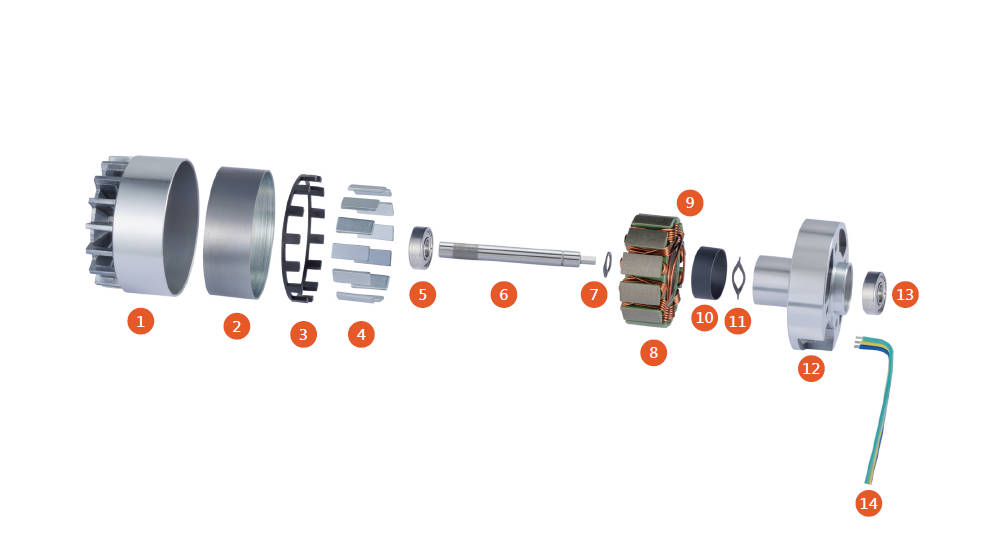

- アウターローターブラシレスDCモーター分解図

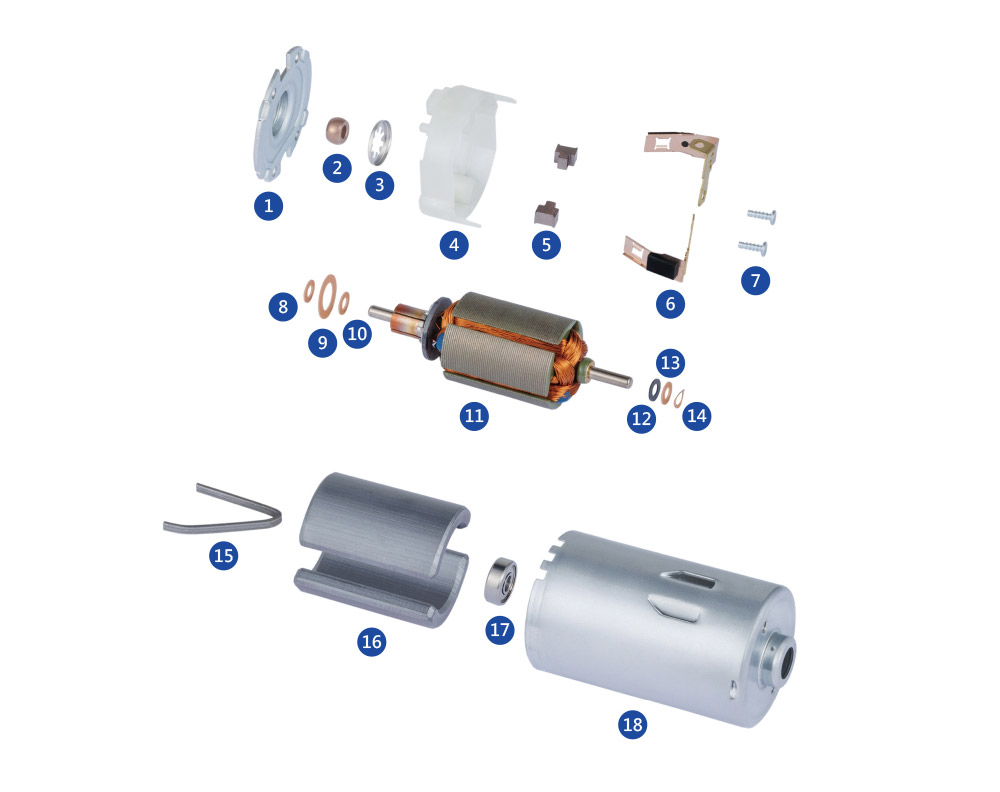

- ブラシ付きDCモーター分解図

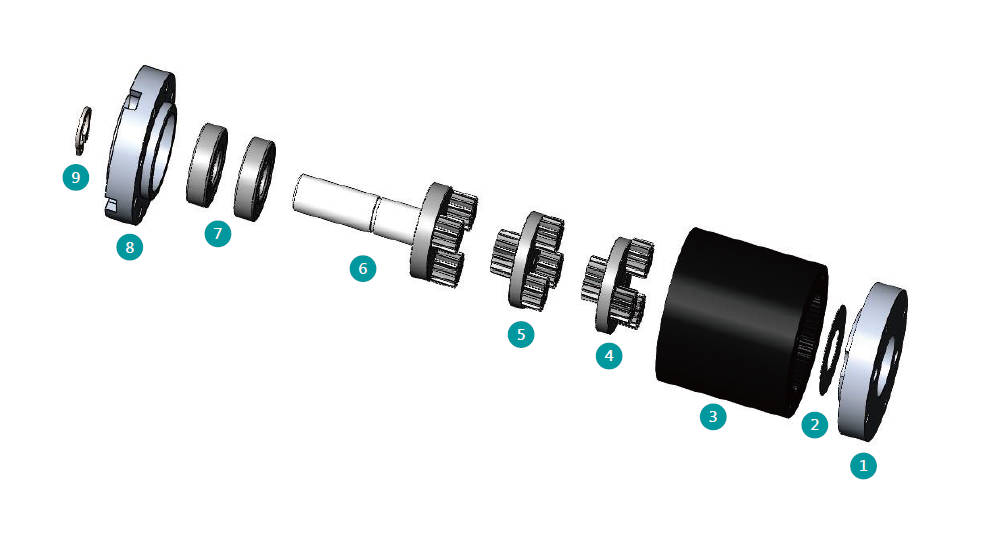

- 遊星ギヤボックス分解図
- 1. シャフト
- 2. ローター鉄心
- 3. ステーター鉄心
- 4. エナメル線
- 5. 磁石
- 6. ボールベアリング
- 7. 前側ボビン
- 8. 後側ボビン
- 9. モーターゴムパッド
- 10. 鉄製ケース
- 11. 鉄製後蓋
- 12. ホール基板
- 13. リード線アセンブリ
- 14. スラストリング
- 15. スプリングワッシャー
- 1. ローターケース
- 2. 磁石保護リング
- 3. 磁石固定ホルダー
- 4. 焼結磁石
- 5. ボールベアリング
- 6. シャフト
- 7. 止め輪
- 8. ステーターコア
- 9. エナメル線
- 10. 熱収縮チューブ
- 11. スプリングワッシャー
- 12. ステーターベース
- 13. ボールベアリング
- 14. リード線
- 1. 鉄製後蓋
- 2. 球面含油軸受
- 3. 押さえリング
- 4. 樹脂部品
- 5. カーボン
- 6. ブラシユニット
- 7. リベット
- 8. ワッシャー
- 9. オイル止め板
- 10. バリスタ
- 11. アーマチュア
- 12. 鉄心
- 13. 絶縁ワニス
- 14. シャフト
- 15. 調整ワッシャー
- 16. スプリングワッシャー
- 17. バランス材
- 18. エナメル線
- 19. 磁石固定ピン
- 20. 磁石
- 21. ボールベアリング
- 22. 鉄製ケース
- 1. モーター接続板
- 2. ワッシャー
- 3. 内歯リングギヤ
- 4. 遊星ギヤ
- 5. 遊星キャリア
- 6. ギヤボックス出力軸
- 7. 転がり軸受
- 8. ギヤボックス前カバー
- 9. 止め輪
